Jak obliczyć ugięcie sprężyny skrętnej pod danym obciążeniem?
Jako doświadczony dostawca skrętny często spotykam klientów, którzy chcą zrozumieć, jak obliczyć ugięcie sprężyny skrętnej pod danym obciążeniem. Wiedza ta jest kluczowa, ponieważ pozwala na bardziej precyzyjne projektowanie i zastosowanie skrętnych źródeł w różnych branżach, od motoryzacyjnej po lotnisko i towary konsumpcyjne.
Zrozumienie źródeł skrętnych

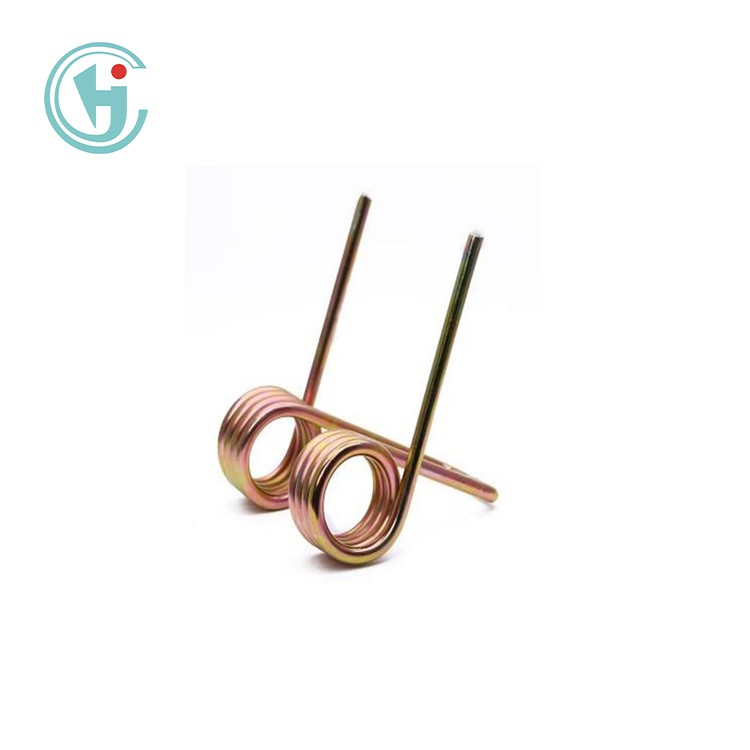

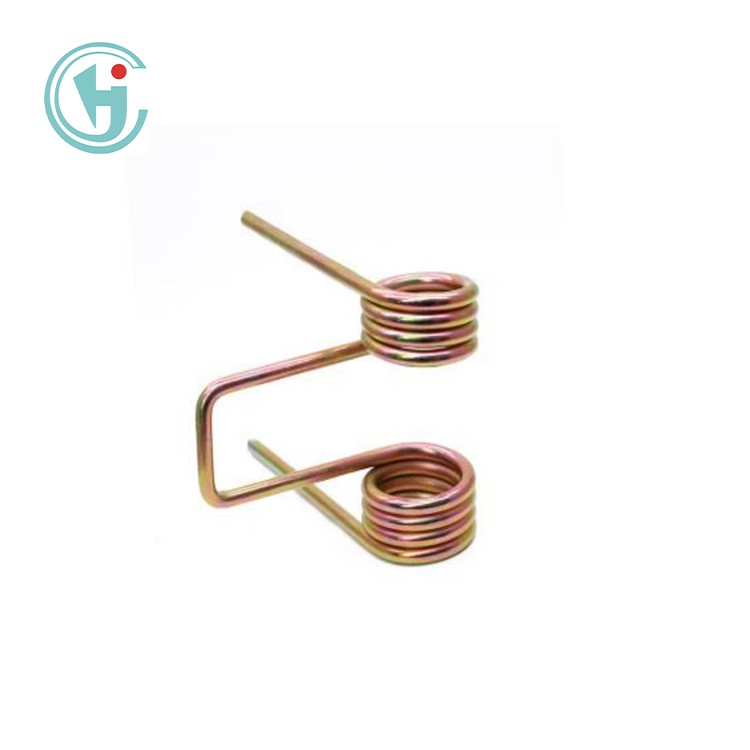

Przed zagłębieniem się w proces obliczania ważne jest, aby mieć podstawowe zrozumienie skrętnych źródeł. Sprężyny skrętne to sprężniki spiralne, które działają, opierając się lub stosując siłę skręcającą. Gdy obciążenie jest nakładane na sprężynę skrętną, obraca się wokół jego osi, a sprężyna się odchyla. Istnieją różne rodzaje sprężyn skrętnych, takich jakPłaska sprężyna skrętnaWOsiowa sprężyna skrętna, IRegulowana sprężyna skrętna, każdy ma swoje unikalne cechy i zastosowania.
Podstawowe zasady obliczania ugięcia
Odchylenie sprężyny skrętnej pod danym obciążeniem można obliczyć przy użyciu następujących zasad podstawowych. Kluczowymi czynnikami związanymi z tym obliczeniami są szybkość sprężyny, zastosowane obciążenie i liczba aktywnych cewek.
Szybkość sprężyny (k) sprężyny skrętnej jest definiowana jako ilość momentu obrotowego wymagana do wytworzenia jednostki ugięcia kątowego. Zazwyczaj jest mierzony w jednostkach takich jak funty cale na stopień lub Newton-Meters na radian. Formuła szybkości sprężyny sprężyny skrętnej jest:
[k = \ frac {ed^4} {10.8dn}]
Gdzie:
- (E) jest modułem elastyczności materiału sprężynowego (na przykład dla stali, (e = 30 \ Times10^6) psi lub (207 \ Times10^9) Pa)
- (d) to średnica drutu sprężyny
- (D) to średnia średnica sprężyny (średnia średnica zewnętrzna i wewnętrzna)
- (n) to liczba aktywnych cewek
Po ustaleniu szybkości sprężyny ugięcie ((\ theta)) sprężyny skrętnej pod danym obciążeniem (t) można obliczyć przy użyciu wzoru:
[\ theta = \ frac {t} {k}]
Gdzie:
- (\ theta) to ugięcie kątowe w stopniach lub radianach
- (T) to zastosowany moment obrotowy
- (k) to stawka sprężyna
Proces obliczania krok po kroku
Przejrzyjmy przykład krok po kroku, aby zilustrować, jak obliczyć ugięcie sprężyny skrętnej pod danym obciążeniem.
Krok 1: Zbierz niezbędne informacje
Po pierwsze, musisz znać właściwości sprężyny skrętnej, w tym średnicę drutu ((d)), średnią średnicę ((d)), liczbę cewek aktywnych ((n)), moduł sprężystości ((e) materiału sprężyny oraz zastosowanego momentu obrotowego ((t)).
Załóżmy na przykład, że mamy sprężynę skrętną ze stali z następującymi właściwościami:
- Średnica drutu ((d)) = 0,1 cala
- Średnia średnica ((d)) = 1 cal
- Liczba aktywnych cewek ((n)) = 10
- Moduł elastyczności ((e)) = (30 \ Times10^6) psi
- Zastosowany moment obrotowy ((t)) = 5 cali - funty
Krok 2: Oblicz szybkość sprężyny ((k))
Korzystając z formuły (k = \ frac {ed^4} {10.8dn}), zastępujemy wartości w formule:
[k = \ frac {(30 \ Times10^6) \ Times (0.1)^4} {10,8 \ Times1 \ Times10}]]]]
[k = \ frac {30 \ Times10^6 \ Times0.0001} {108}]
[k = \ frac {3000} {108} \ około 27,78] cala - funty na stopień
Krok 3: Oblicz ugięcie ((\ theta)))
Używając formuły (\ theta = \ frac {t} {k}), zastępujemy wartości (t) i (k):
[\ theta = \ frac {5} {27,78} \ około 0,18] stopnie
Czynniki wpływające na obliczenie ugięcia
Należy zauważyć, że istnieje kilka czynników, które mogą wpływać na dokładność obliczania ugięcia. Należą do nich:
Właściwości materialne: Moduł elastyczności ((e)) może się różnić w zależności od określonego składu i obróbki cieplnej materiału sprężynowego. Różne materiały mają różne wartości (e), które będą bezpośrednio wpływać na szybkość sprężyny, a zatem obliczenia ugięcia.
Tolerancje produkcyjne: Rzeczywista średnica drutu, średnia średnica i liczba aktywnych cewek mogą nieznacznie odbiegać od wartości nominalnych z powodu procesów produkcyjnych. Te tolerancje mogą wprowadzać błędy w obliczeniach ugięcia.
Ładowanie dynamiczne: W prawdziwych światowych zastosowaniach sprężyny skrętne są często poddawane obciążeniom dynamicznym, takim jak wibracje i wstrząs. Te obciążenia dynamiczne mogą powodować dodatkowe ugięcia i naprężenia na wiosnę, które nie są uwzględnione w obliczeniach statycznego ugięcia.
Znaczenie dokładnego obliczania ugięcia
Dokładne obliczenia ugięcia są niezbędne z kilku powodów. Po pierwsze, zapewnia, że sprężyna skrętna będzie działać zgodnie z oczekiwaniami w zamierzonej aplikacji. Jeśli ugięcie zostanie błędnie obliczone, sprężyna może nie zapewnić wymaganej siły lub może się skończyć, co prowadzi do przedwczesnej awarii.
Po drugie, dokładne obliczenia ugięcia pozwalają na optymalną konstrukcję i koszt - skuteczność. Dokonując precyzyjnego określania charakterystyk sprężyny, inżynierowie mogą wybrać najbardziej odpowiednią sprężynę do zastosowania, minimalizując marnotrawstwo materiałowe i zmniejszając koszty.
Wniosek
Obliczenie ugięcia sprężyny skrętnej pod danym obciążeniem jest podstawowym aspektem projektowania i zastosowania. Rozumiejąc podstawowe zasady i postępując zgodnie z procesem obliczania kroku według - możesz upewnić się, że Twoje skręcone sprężyny będą niezawodnie działać w twoich projektach.
Jako dostawca skrętny, jesteśmy zaangażowani w zapewnianie wysokiej jakości sprężyn skrętnych, które spełniają twoje konkretne wymagania. Nasz zespół ekspertów może pomóc w wyborze odpowiedniej sprężyny i zapewnienia dokładnych obliczeń ugięcia. Jeśli jesteś zainteresowany zakupem sprężyn skrętnych lub masz pytania dotyczące projektu wiosennego i obliczeń, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w zakresie zamówień.
Odniesienia
- Shigley, JE i Mischke, CR (2001). Projekt inżynierii mechanicznej. McGraw - Hill.
- Wahl, Am (1963). Sprężyny mechaniczne. McGraw - Hill.
